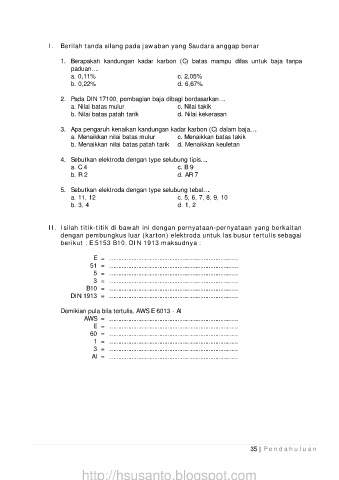

Page 42 - Dasar-Dasar Pengelasan (Modul Pembelajaran CoE)

I. Berilah tanda silang pada jawaban yang Saudara anggap benar

1. Berapakah kandungan kadar karbon (C) batas mampu dilas untuk baja tanpa
paduan….
a. 0,11% c. 2,05%
b. 0,22% d. 6,67%

2. Pada DIN 17100, pembagian baja dibagi berdasarkan….
a. Nilai batas mulur c. Nilai takik
b. Nilai batas patah tarik d. Nilai kekerasan

3. Apa pengaruh kenaikan kandungan kadar karbon (C) dalam baja….
a. Menaikkan nilai batas mulur c. Menaikkan batas takik
b. Menaikkan nilai batas patah tarik d. Menaikkan keuletan

4. Sebutkan elektroda dengan type selubung tipis….
a. C 4 c. B 9
b. R 2 d. AR 7

5. Sebutkan elektroda dengan type selubung tebal….
a. 11, 12 c. 5, 6, 7, 8, 9, 10
b. 3, 4 d. 1, 2

II. Isilah titik-titik di bawah ini dengan pernyataan-pernyataan yang berkaitan
dengan pembungkus luar (karton) elektroda untuk las busur tertulis sebagai
berikut : E.5153 B10. DIN 1913 maksudnya :

E = …………………………………………………………………
51 = …………………………………………………………………
5 = …………………………………………………………………
3 = …………………………………………………………………
B10 = …………………………………………………………………
DIN 1913 = …………………………………………………………………

Demikian pula bila tertulis, AWS E 6013 - Al
AWS = …………………………………………………………………
E = …………………………………………………………………
60 = …………………………………………………………………
1 = …………………………………………………………………
3 = …………………………………………………………………
Al = …………………………………………………………………
