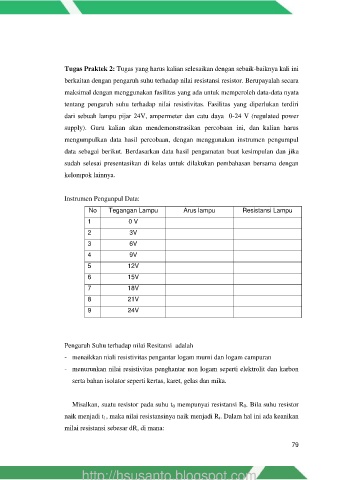

Page 104 - Dasar dan Pengukuran Listrik Semester 1

Tugas Praktek 2: Tugas yang harus kalian selesaikan dengan sebaik-baiknya kali ini

berkaitan dengan pengaruh suhu terhadap nilai resistansi resistor. Berupayalah secara
maksimal dengan menggunakan fasilitas yang ada untuk memperoleh data-data nyata

tentang pengaruh suhu terhadap nilai resistivitas. Fasilitas yang diperlukan terdiri
dari sebuah lampu pijar 24V, ampermeter dan catu daya 0-24 V (regulated power

supply). Guru kalian akan mendemonstrasikan percobaan ini, dan kalian harus

mengumpulkan data hasil percobaan, dengan menggunakan instrumen pengumpul
data sebagai berikut. Berdasarkan data hasil pengamatan buat kesimpulan dan jika

sudah selesai presentasikan di kelas untuk dilakukan pembahasan bersama dengan

kelompok lainnya.

Instrumen Pengunpul Data:
No Tegangan Lampu Arus lampu Resistansi Lampu

1 0 V
2 3V

3 6V
4 9V

5 12V
6 15V
7 18V

8 21V
9 24V

Pengaruh Suhu terhadap nilai Resitansi adalah
- menaikkan niali resistivitas pengantar logam murni dan logam campuran

- menurunkan nilai resistivitas penghantar non logam seperti elektrolit dan karbon

serta bahan isolator seperti kertas, karet, gelas dan mika.

Misalkan, suatu resistor pada suhu t 0 mempunyai resistansi R 0. Bila suhu resistor
naik menjadi t 1, maka nilai resistansinya naik menjadi R t. Dalam hal ini ada keanikan

milai resistansi sebesar dR, di mana:
