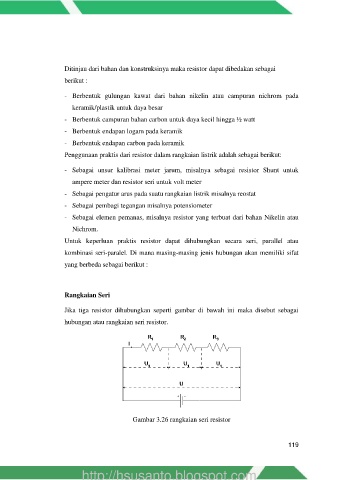

Page 144 - Dasar dan Pengukuran Listrik Semester 1

Ditinjau dari bahan dan konstruksinya maka resistor dapat dibedakan sebagai

berikut :

- Berbentuk gulungan kawat dari bahan nikelin atau campuran nichrom pada

keramik/plastik untuk daya besar
- Berbentuk campuran bahan carbon untuk daya kecil hingga ½ watt

- Berbentuk endapan logam pada keramik
- Berbentuk endapan carbon pada keramik

Penggunaan praktis dari resistor dalam rangkaian listrik adalah sebagai berikut:

- Sebagai unsur kalibrasi meter jarum, misalnya sebagai resistor Shunt untuk

ampere meter dan resistor seri untuk volt meter

- Sebagai pengatur arus pada suatu rangkaian listrik misalnya reostat
- Sebagai pembagi tegangan misalnya potensiometer

- Sebagai elemen pemanas, misalnya resistor yang terbuat dari bahan Nikelin atau
Nichrom.

Untuk keperluan praktis resistor dapat dihubungkan secara seri, parallel atau
kombinasi seri-paralel. Di mana masing-masing jenis hubungan akan memiliki sifat

yang berbeda sebagai berikut :

Rangkaian Seri

Jika tiga resistor dihubungkan seperti gambar di bawah ini maka disebut sebagai

hubungan atau rangkaian seri resistor.

Gambar 3.26 rangkaian seri resistor
