Page 150 - Dasar dan Pengukuran Listrik Semester 1

Nampak bahwa arus i mengalir melalui R1 dan R2, sehingga:

VI = V0 + VS

VS = I x R1

V0 = I x R2

VI = IxR2 + IxR1

Jika V0 dan VS saling dibagikan, didapat:

V0/V1 = R2/R1

Dari sini dapat diketahui, bahwa tegangan masukan VI terbagi menjadi dua bagian,
yaitu V0 dan VS, masing-masing sebanding dengan harga resistor yang dikenai

tegangan tersebut. Dari persamaan tersebut diperoleh:

V0 = VI x (R2/(R1 + R2)

Rangkaian pembagi tegangan adalah sangat penting sebagai dasar untukmemahami

rangkaian DC atau rangkaian elektronika yang melibatkan berbagaikomponen yang

lebih rumit.

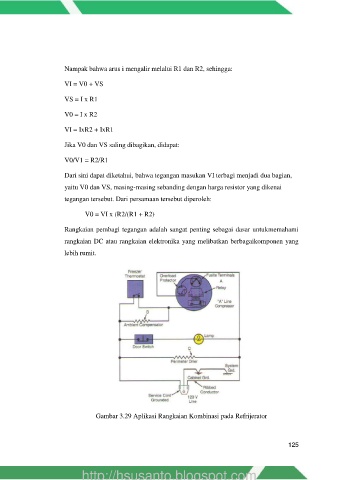

Gambar 3.29 Aplikasi Rangkaian Kombinasi pada Refrijerator
