4. Teori Maxwell
Untuk mengatasi rasa bosan seperti yang dijelaskan di atas maka Maxwell
memperkenalkan suatu metoda yang disebutnya sebagai metoda arus-arus loop
(current-loop) untuk menyelesaikan permasalahan jaringan listrik yang rumit. Dalam
metode ini Maxwell mengembangkan aturan-aturan yang telah dikemukaan oleh
Kirchoff dalam Hukum Kirchoff tegangan dan menerapkanya melalui loop-loop
yang yang dibentuk pada rangkaian yang bersangkutan.
Dengan menerapkan arah arus loop maka arah arus pada setiap cabang
resistor secara otomatis dapat mengikuti arah loop tersebut. Sehingga kita tidak perlu
memperkirakan lagi secara khusus arah arus setiap cabang.
Berikut ini diberikan contoh aplikasinya.

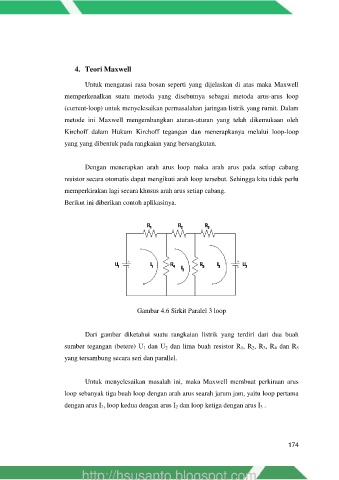

Gambar 4.6 Sirkit Paralel 3 loop
Dari gambar diketahui suatu rangkaian listrik yang terdiri dari dua buah
sumber tegangan (betere) U 1 dan U 2 dan lima buah resistor R 1, R 2, R 3, R 4 dan R 5
yang tersambung secara seri dan parallel.
Untuk menyelesaikan masalah ini, maka Maxwell membuat perkiraan arus
loop sebanyak tiga buah loop dengan arah arus searah jarum jam, yaitu loop pertama
dengan arus I 1, loop kedua dengan arus I 2 dan loop ketiga dengan arus I 3 .
