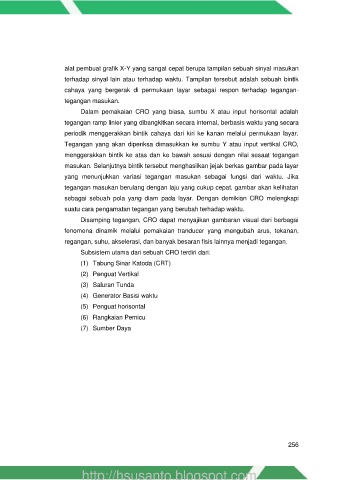

alat pembuat grafik X-Y yang sangat cepat berupa tampilan sebuah sinyal masukan

terhadap sinyal lain atau terhadap waktu. Tampilan tersebut adalah sebuah bintik
cahaya yang bergerak di permukaan layar sebagai respon terhadap tegangan-
tegangan masukan.

Dalam pemakaian CRO yang biasa, sumbu X atau input horisontal adalah
tegangan ramp linier yang dibangkitkan secara internal, berbasis waktu yang secara
periodik menggerakkan bintik cahaya dari kiri ke kanan melalui permukaan layar.

Tegangan yang akan diperiksa dimasukkan ke sumbu Y atau input vertikal CRO,
menggerakkan bintik ke atas dan ke bawah sesuai dengan nilai sesaat tegangan

masukan. Selanjutnya bintik tersebut menghasilkan jejak berkas gambar pada layar
yang menunjukkan variasi tegangan masukan sebagai fungsi dari waktu. Jika
tegangan masukan berulang dengan laju yang cukup cepat, gambar akan kelihatan

sebagai sebuah pola yang diam pada layar. Dengan demikian CRO melengkapi
suatu cara pengamatan tegangan yang berubah terhadap waktu.
Disamping tegangan, CRO dapat menyajikan gambaran visual dari berbagai

fenomena dinamik melalui pemakaian tranducer yang mengubah arus, tekanan,
regangan, suhu, akselerasi, dan banyak besaran fisis lainnya menjadi tegangan.
Subsistem utama dari sebuah CRO terdiri dari:

(1) Tabung Sinar Katoda (CRT)
(2) Penguat Vertikal

(3) Saluran Tunda
(4) Generator Basisi waktu
(5) Penguat horisontal

(6) Rangkaian Pemicu
(7) Sumber Daya
