Rangkaian seri-parallel merupakan rangkaian kombinasi yang terdiri dari

rangkaian seri dan rangkaian parallel. Rangkaian seri-paralel sering dijumpai dslam
rangaian control kelistrikan peralatan refrigerasi dan tata udara. Tipe ragkaian ini

merupakan kombinasi rangkaian seri dan rangkaian parallel, seperti diperlihatkan
dalam Gambar 3.39. Rangkaian seri-paralel seringkali mudah dipahami ketika ia

hanya memuat beberapa komponen saja. Rangkaian seri-paralel menjadi sulit

dipahami ketika melibatkan banyak komponen di dalamnya.

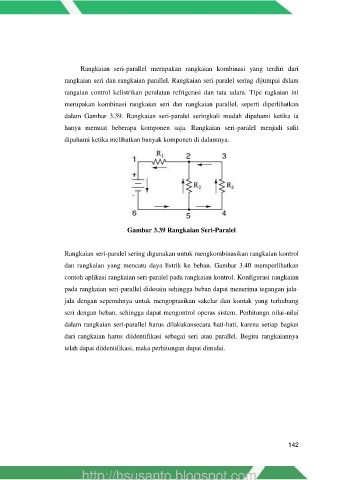

Gambar 3.39 Rangkaian Seri-Paralel

Rangkaian seri-paralel sering digunakan untuk mengkombinasikan rangkaian kontrol
dan rangkaian yang mencatu daya listrik ke beban. Gambar 3.40 memperlihatkan

contoh aplikasi rangkaian seri-paralel pada rangkaian kontrol. Konfigurasi rangkaian
pada rangkaian seri-parallel didesain sehingga beban dapat menerima tegangan jala-

jala dengan sepenuhnya untuk mengoprasikan sakelar dan kontak yang terhubung

seri dengan beban, sehingga dapat mengontrol operas sistem. Perhitungn nilai-nilai
dalam rangkaian seri-parallel harus dilakukansecara hati-hati, karena setiap bagian

dari rangkaian harus diidentifikasi sebagai seri atau parallel. Begitu rangkaiannya
telah dapat diidentifikasi, maka perhitungan dapat dimulai.
