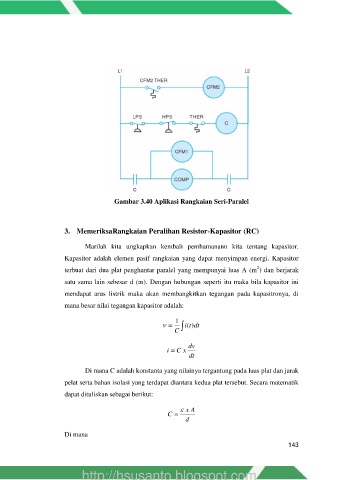

Gambar 3.40 Aplikasi Rangkaian Seri-Paralel

3. MemeriksaRangkaian Peralihan Resistor-Kapasitor (RC)

Marilah kita ungkapkan kembali pemhamanann kita tentang kapasitor.

Kapasitor adalah elemen pasif rangkaian yang dapat menyimpan energi. Kapasitor
2
terbuat dari dua plat penghantar paralel yang mempunyai luas A (m ) dan berjarak
satu sama lain sebesar d (m). Dengan hubungan seperti itu maka bila kapasitor ini

mendapat arus listrik maka akan membangkitkan tegangan pada kapasitronya, di
mana besar nilai tegangan kapasitor adalah:

1
   ( t i ) dt
C

dv
i  C x
dt

Di mana C adalah konstanta yang nilainya tergantung pada luas plat dan jarak

pelat serta bahan isolasi yang terdapat diantara kedua plat tersebut. Secara matematik

dapat dituliskan sebagai berikut:

x  A
C 
d

Di mana

143
