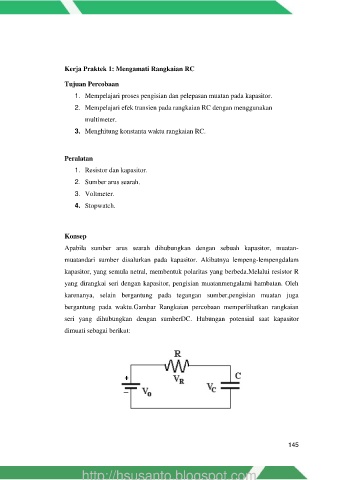

Kerja Praktek 1: Mengamati Rangkaian RC

Tujuan Percobaan
1. Mempelajari proses pengisian dan pelepasan muatan pada kapasitor.

2. Mempelajari efek transien pada rangkaian RC dengan menggunakan
multimeter.

3. Menghitung konstanta waktu rangkaian RC.

Peralatan
1. Resistor dan kapasitor.

2. Sumber arus searah.

3. Voltmeter.
4. Stopwatch.

Konsep

Apabila sumber arus searah dihubungkan dengan sebuah kapasitor, muatan-
muatandari sumber disalurkan pada kapasitor. Akibatnya lempeng-lempengdalam

kapasitor, yang semula netral, membentuk polaritas yang berbeda.Melalui resistor R
yang dirangkai seri dengan kapasitor, pengisian muatanmengalami hambatan. Oleh

karenanya, selain bergantung pada tegangan sumber,pengisian muatan juga
bergantung pada waktu.Gambar Rangkaian percobaan memperlihatkan rangkaian

seri yang dihubungkan dengan sumberDC. Hubungan potensial saat kapasitor

dimuati sebagai berikut:
