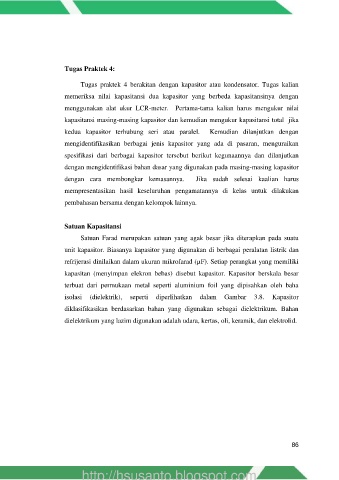

Page 111 - Dasar dan Pengukuran Listrik Semester 1

Tugas Praktek 4:

Tugas praktek 4 berakitan dengan kapasitor atau kondensator. Tugas kalian
memeriksa nilai kapasitansi dua kapasitor yang berbeda kapasitansinya dengan

menggunakan alat ukur LCR-meter. Pertama-tama kalian harus mengukur nilai
kapasitansi masing-masing kapasitor dan kemudian mengukur kapasitansi total jika

kedua kapasitor terhubung seri atau paralel. Kemudian dilanjutkan dengan

mengidentifikasikan berbagai jenis kapasitor yang ada di pasaran, menguraikan
spesifikasi dari berbagai kapasitor tersebut berikut kegunaannya dan dilanjutkan

dengan mengidentifikasi bahan dasar yang digunakan pada masing-masing kapasitor
dengan cara membongkar kemasannya. Jika sudah selesai kaalian harus

mempresentasikan hasil keseluruhan pengamatannya di kelas untuk dilakukan

pembahasan bersama dengan kelompok lainnya.

Satuan Kapasitansi
Satuan Farad merupakan satuan yang agak besar jika diterapkan pada suatu

unit kapasitor. Biasanya kapasitor yang digunakan di berbagai peralatan listrik dan
refrijerasi dinilaikan dalam ukuran mikrofarad (µF). Setiap perangkat yang memiliki

kapasitan (menyimpan elekron bebas) disebut kapasitor. Kapasitor berskala besar

terbuat dari permukaan metal seperti aluminium foil yang dipisahkan oleh baha
isolasi (dielektrik), seperti diperlihatkan dalam Gambar 3.8. Kapasitor

diklasifikasikan berdasarkan bahan yang digunakan sebagai dielektrikum. Bahan
dielektrikum yang lazim digunakan adalah udara, kertas, oli, keramik, dan elektrolid.
