Page 113 - Dasar dan Pengukuran Listrik Semester 1

Karena sifatnya yang dapat menyimpan energi, maka kapasitor lazim

digunakan sebagai cadangan energi ketika sikuit elektronika terputus secara-tiba-tiba.
Hal inikarena adanya arus transien pada kapasitor. Pada alat penerima radio,kapasitor

bersama komponen elektronika lain dapat digunakan sebagai penyaring frekuensi
dan filter gelombang, selain dapat juga sebagaikomponen pada sirkuit penyearah

arus/tegangan ac menjadi dc atau disebutdengan penghalus riak sehingga alat-alat

elektronik bisa digunakandengan tegangan bolak-balik (PLN) tanpa baterai.
Kapasitor juga dapat digunakansebagai komponen pemberi cahaya singkat pada blitz

kamera.

Kapasitor (yang pada awalnya disebut kondensator) secara struktur prinsipnya
terdiri dari dua buah pelat konduktor yang berlawanan muatan,masing-masing

memiliki luas permukaan A, dan mempunyai muatan persatuan luas σ. Konduktor
yang dipisahkan oleh sebuah zat dielektrik yangbersifat isolator sejauh d. Zat inilah

yang nantinya akan memerangkap elektron-elektron bebas. Muatan berada pada
permukaankonduktor yang jumlah totalnya adalah nol. Hal ini disebabkan

jumlahmuatan negatif dan positif sama besar. Bahan dielektrik adalah bahan yangjika

tidak terdapat medan listrik bersifat isolator, namun jika ada medanlistrik yang
melewatinya, maka akan terbentuk dipol-dipol listrik, yang arahmedan magnetnya

melawan medan listrik semula.

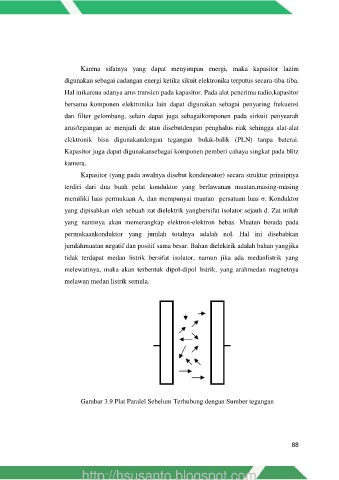

Gambar 3.9 Plat Paralel Sebelum Terhubung dengan Sumber tegangan

88
