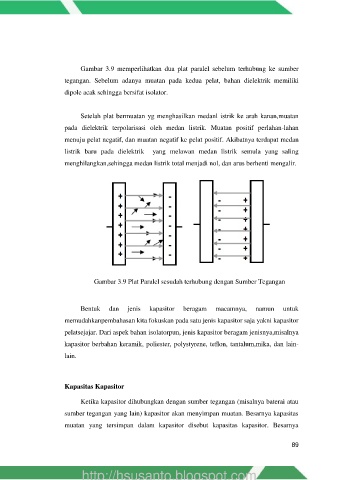

Gambar 3.9 memperlihatkan dua plat paralel sebelum terhubung ke sumber

tegangan. Sebelum adanya muatan pada kedua pelat, bahan dielektrik memiliki
dipole acak sehingga bersifat isolator.

Setelah plat bermuatan yg menghasilkan medanl istrik ke arah kanan,muatan

pada dielektrik terpolarisasi oleh medan listrik. Muatan positif perlahan-lahan

menuju pelat negatif, dan muatan negatif ke pelat positif. Akibatnya terdapat medan
listrik baru pada dielektrik yang melawan medan listrik semula yang saling

menghilangkan,sehingga medan listrik total menjadi nol, dan arus berhenti mengalir.

Gambar 3.9 Plat Paralel sesudah terhubung dengan Sumber Tegangan

Bentuk dan jenis kapasitor beragam macamnya, namun untuk
memudahkanpembahasan kita fokuskan pada satu jenis kapasitor saja yakni kapasitor

pelatsejajar. Dari aspek bahan isolatorpun, jenis kapasitor beragam jenisnya,misalnya
kapasitor berbahan keramik, poliester, polystyrene, teflon, tantalum,mika, dan lain-

lain.

Kapasitas Kapasitor

Ketika kapasitor dihubungkan dengan sumber tegangan (misalnya baterai atau

sumber tegangan yang lain) kapasitor akan menyimpan muatan. Besarnya kapasitas
muatan yang tersimpan dalam kapasitor disebut kapasitas kapasitor. Besarnya

89
